Solpanelmallmonteringsställ

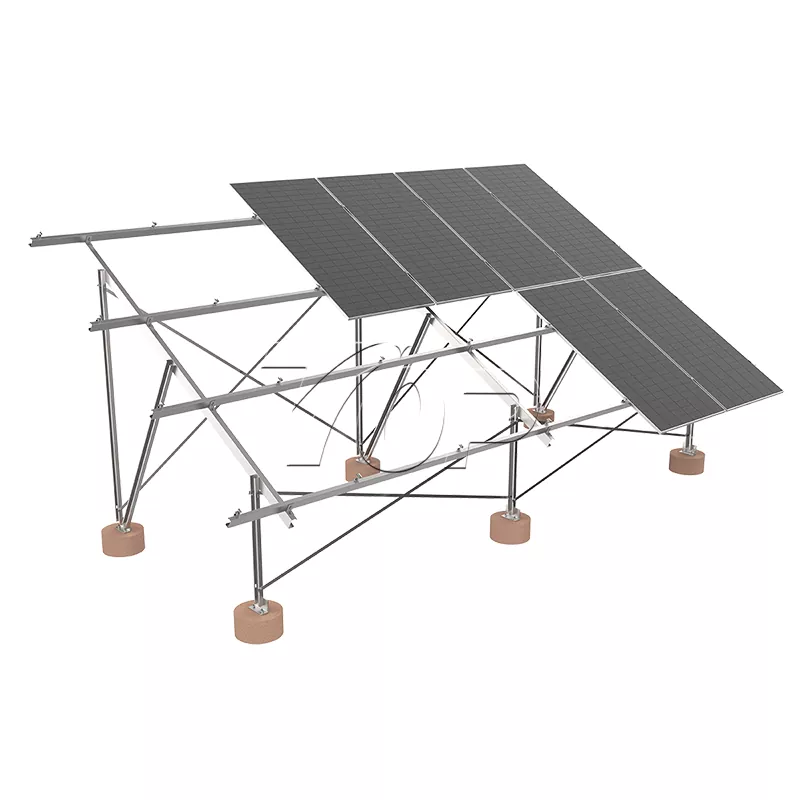

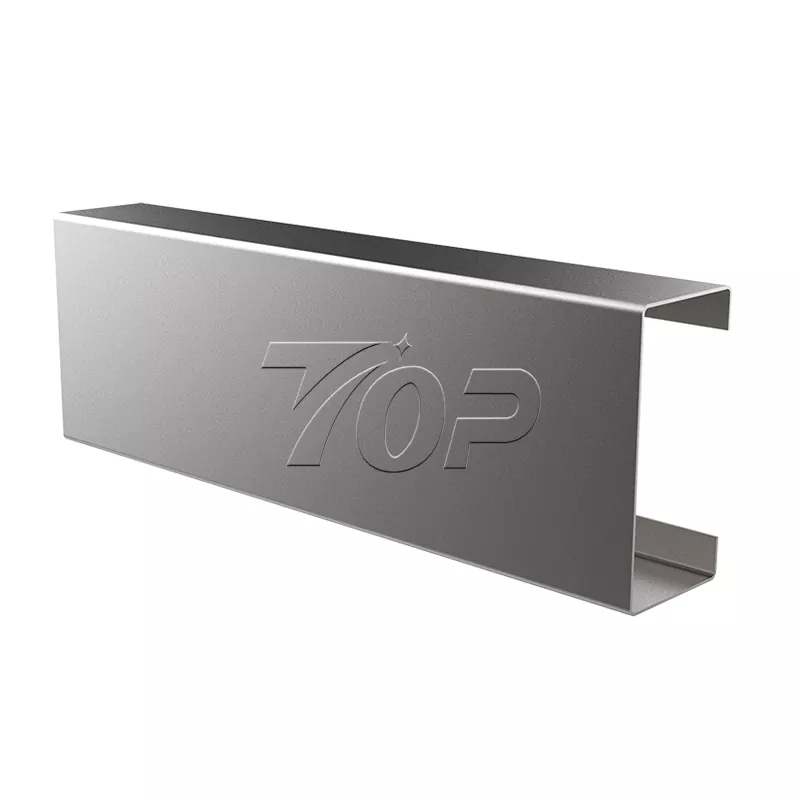

Toppenergi designad och producerad C-formad solpanelmallmonterad montering används huvudsakligen som huvudstrukturmaterial. Har ett högt styrka-till-vikt-förhållande. Detta markmonteringssolsystem kan minska vikten av hela stödsystemet samtidigt som man säkerställer tillräcklig bärkapacitet. Dess lättare konsoler är mer praktiska under transport och installation, samtidigt som de minskar grundläggande krav på stiftelsens belastning.

Produktparametrar

Material med hög hållfasthet: Hot Dip Galvanized Steel (HDG) eller anodiserat aluminium ger utmärkt korrosionsbeständighet och strukturell styrka med en livslängd på mer än 25 år.

Modulär design: Solarpanelens markmonteringsställ stöder snabb montering och justering, kompatibel med en mängd olika solpanelstorlekar.

Vindmotstånd: Genom optimerad markmonteringssolstativ strukturell design och fundamentfixering kan den motstå vindhastighet över 60 m/s, lämplig för områden med högt vindtryck.

Flexibel installationsvinkel: Supportfasta lutningsvinkel (15 ° -60 °) eller justering av säsongsvinkel för att maximera kraftproduktionseffektiviteten.

Miljöskydd och lågt underhåll: Inget behov av betongfundament, minska byggföroreningar, låga underhållskostnader.

Installationsläge

1 Förberedelser för installation

Webbplatskontroll: Kontrollera markens planhet och jordtyp (ankare skruvar eller betongfundament rekommenderas).

Verktygslista: Elektrisk borr, skiftnyckel, nivå, monteringsmaskin för förankringsskruv (valfritt).

2 installationsprocedur

Foundation Fixation:

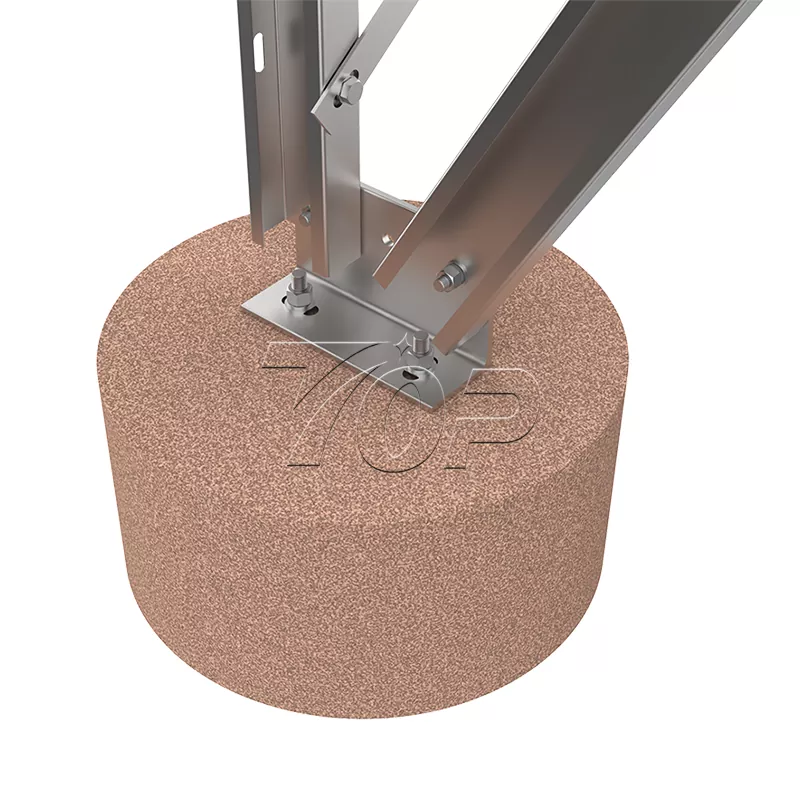

Om betongbaser används: Häll betongbryggor med ett djup av minst 80 cm och insätta stödbasbultar.

Om du använder förankringsskruvar (rekommenderas): Skruva skruvarna i marken till designdjupet (vanligtvis 1,2-2 m).

Supportmontering:

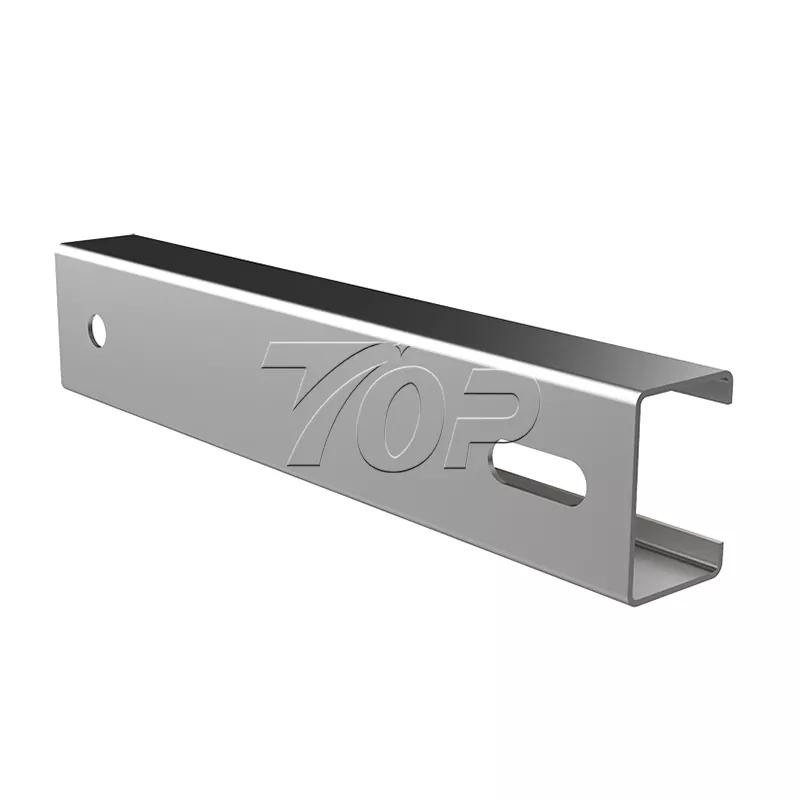

Fixa den C-formade stålkolonnen vertikalt på grunden och dra åt den med bultar.

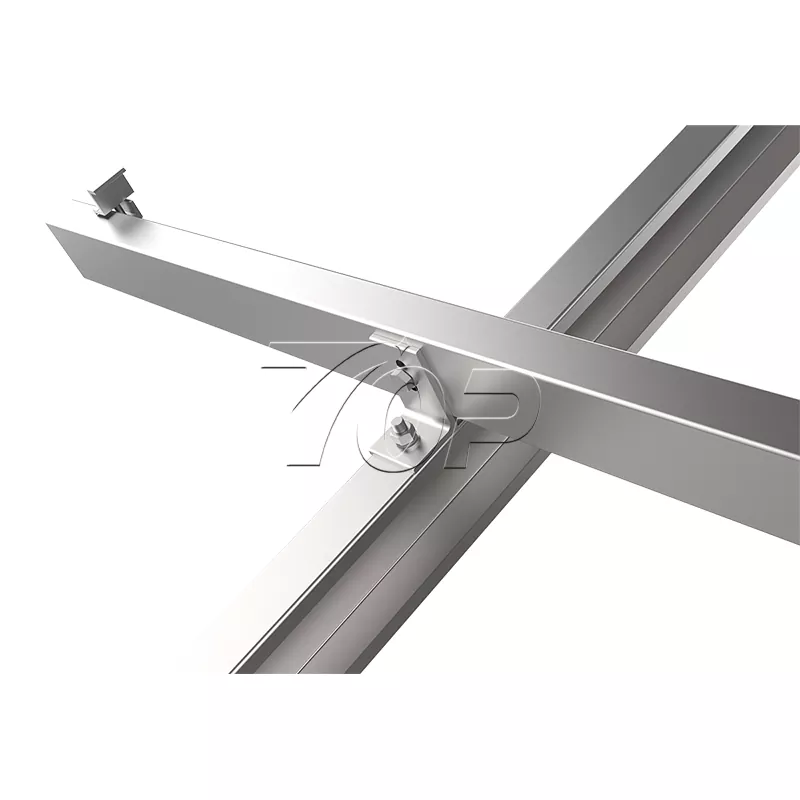

Installera tvärgående stödbjälkar och diagonala hängslen för att se till att solpanelens markmonteringsstruktur är nivå (kalibrera med hjälp av en nivå).

Installera solpaneler:

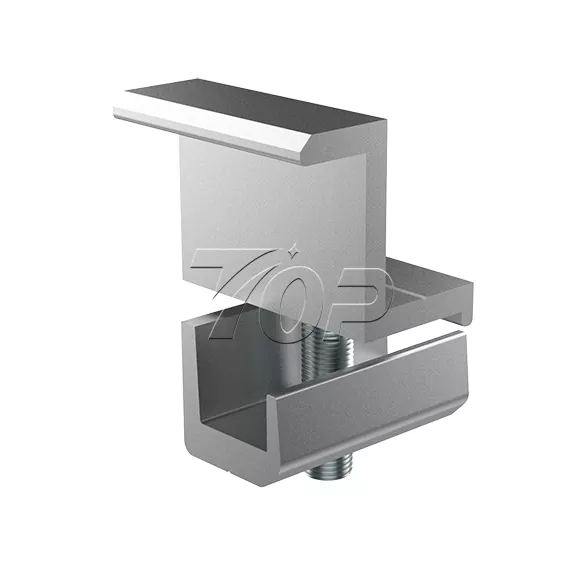

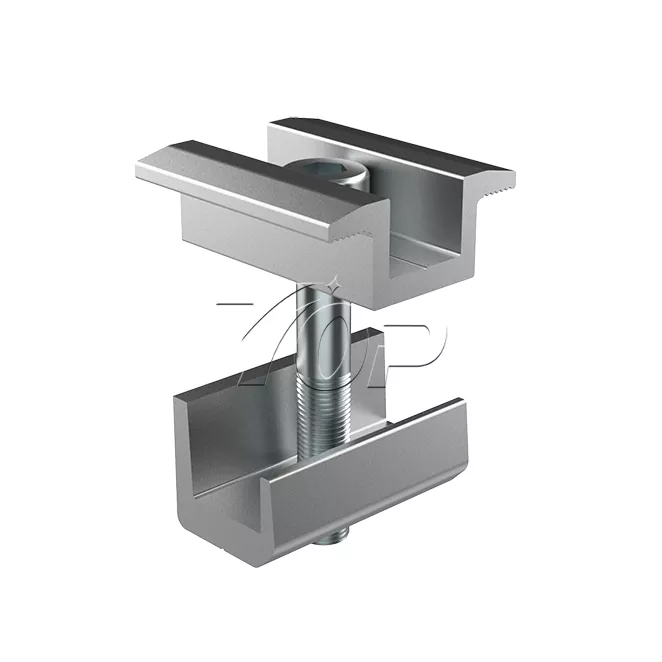

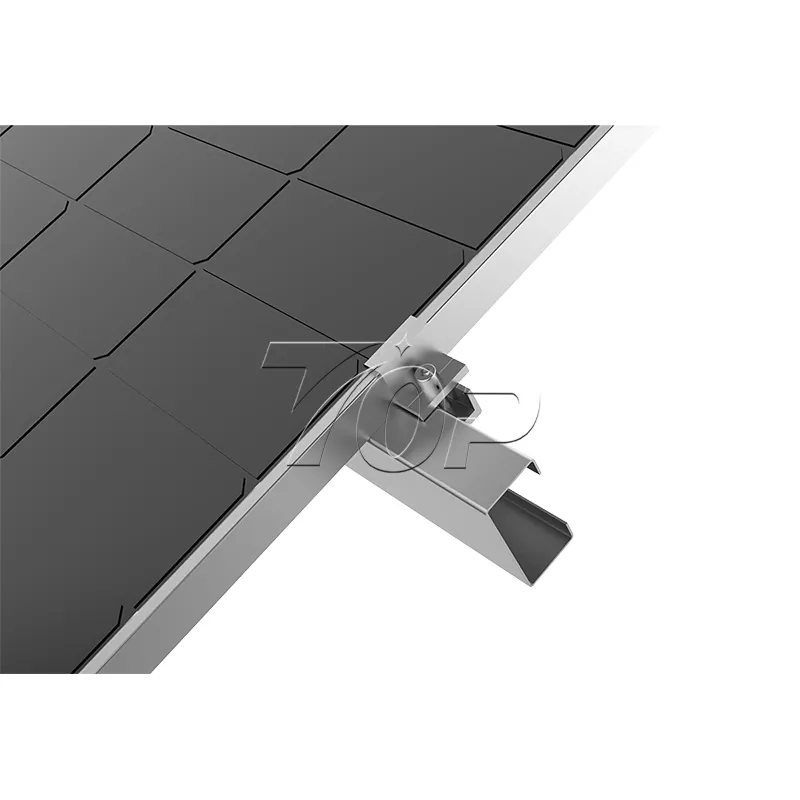

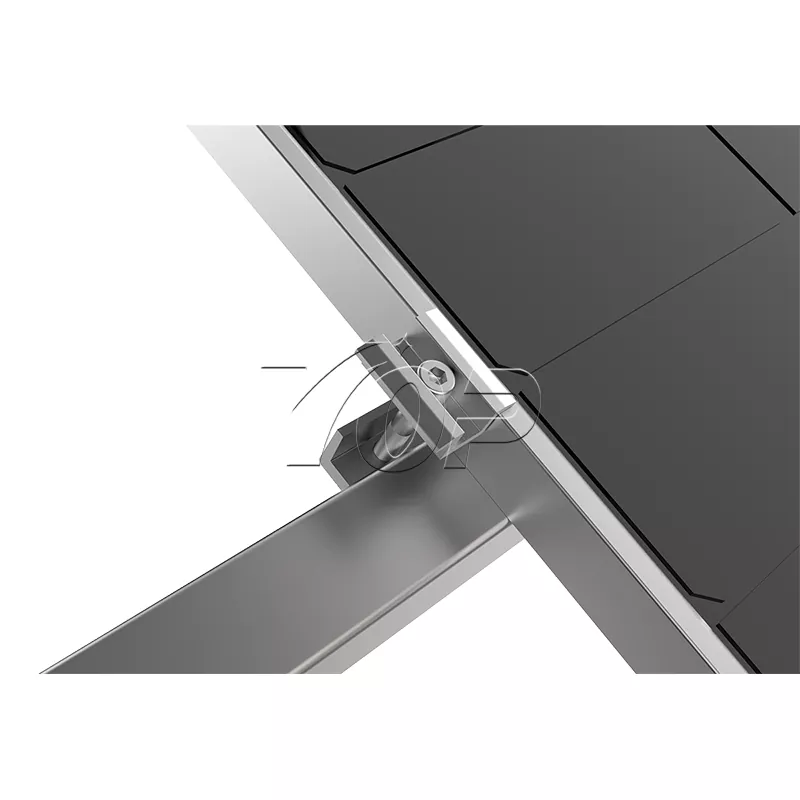

Solmarkeringspanelerna placeras på strålen och fixeras med aluminiumlegeringsklämmatur för att säkerställa enhetligt avstånd (rekommenderat avstånd ≥10 cm för värmeavledning).

Grund och inspektion:

Anslut markkabeln till stödsystemet och testmotståndet (≤5Ω).

Fullständig inspektion av bulttäthet och strukturell stabilitet.

Produktutställning

Produktansökan
